پروڈکٹ کا تعارف:

ریٹیڈ سسٹم وولٹیج: 11KV-1000KV

مخصوص مکینیکل لوڈ(SML):45KN-400KN

رنگ: براؤن، گرے یا گاہک کی ضرورت

قابل اطلاق معیار: GB، IEC، ANSI، CAN، BS، AS یا گاہک کی ضرورت

product-1193-386

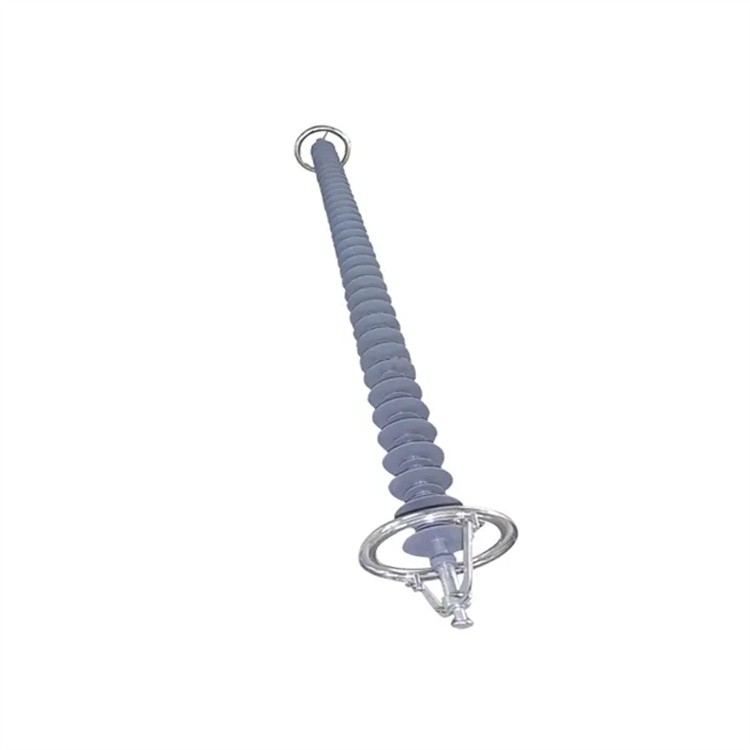

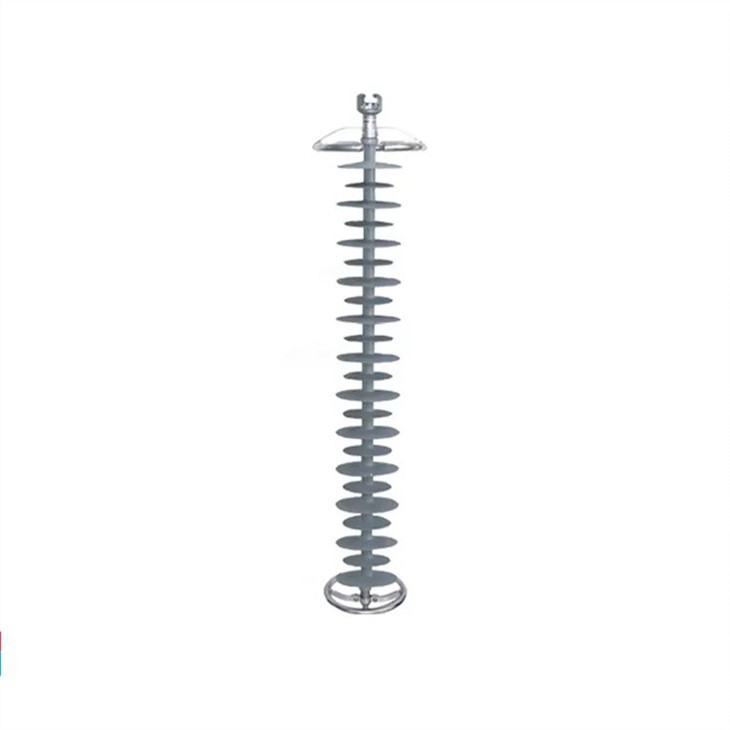

تصویر.11 500KV-750KVAC جامع انسولیٹر

500KV~750KV جامع انسولیٹر کی عمومی جہت اور خصوصیات

نہیں	قسم	شرح شدہ والیوم KV	سپیک میچ KN لوڈ کریں۔	ساکٹ اور گیند کا سائز	سیکشن کی اونچائی H، ملی میٹر	کم از کم آرسنگ فاصلہ h، ملی میٹر	لار/sma شیڈ دیا. ڈی/ڈی، ملی میٹر	شیڈ اسپیسنگ B، ملی میٹر	dia.of کورونا رنگ D1,D2 ملی میٹر	کم سے کم برائے نام کریپج dis. ایل، ملی میٹر	ڈرائی لائٹنگ وولٹ کا مقابلہ کرتی ہے۔ سے بڑا یا اس کے برابر	گیلے سوئچ امپلس وولٹ۔ سے بڑا یا اس کے برابر	گیلی طاقت کی تعدد وولٹ سے بڑا یا اس کے برابر	وزن کلو
1	FXBZ-±500/160-1	±500	160	20	5440±50	5000	174/88	79	400	18025	+2550	+1550	+600	33
2	FXBZ-±500/160-2	±500	160	20	6290±50	5600	174/88	79	400	21000	+2750	+1650	+650	38
3	FXBZ-±500/160-3	±500	160	20	6800±50	6200	174/88	79	400	23000	+2950	+1750	+700	45
4	FXBZ-±500/180-1	±500	180	20	5440±50	5000	174/88	79	400	18025	+2550	+1550	+600	33

نہیں	قسم	شرح شدہ والیوم KV	سپیک میچ KN لوڈ کریں۔	ساکٹ اور گیند کا سائز	سیکشن کی اونچائی H، ملی میٹر	کم از کم آرسنگ فاصلہ h، ملی میٹر	لار/sma شیڈ دیا. ڈی/ڈی، ملی میٹر	شیڈ اسپیسنگ B، ملی میٹر	dia.of کورونا رنگ D1,D2 ملی میٹر	کم از کم رینگنا۔ dis ایل، ملی میٹر	لائٹنگ امپلس وولٹ کا مقابلہ کرتی ہے۔ سے بڑا یا اس کے برابر	گیلے سوئچ امپلس وولٹ۔ سے بڑا یا اس کے برابر	گیلی طاقت کی تعدد وولٹ سے بڑا یا اس کے برابر	وزن کلو
1	FXBW-750/100	750	100	20	6550±50	6000	171/85	79	400	22000	2700	1800	1125	32
2	FXBW-750/120	750	120	20	6550±50	6000	171/85	79	400	22000	2700	1800	1125	32
3	FXBW-750/160	750	160	20	6550±50	6000	171/85	79	400	22000	2700	1800	1125	34
4	FXBW-750/180	750	180	20	6550±50	6000	171/85	79	400	22000	2700	1800	1125	34
5	FXBW-750/210	750	210	20	6550±50	6000	174/88	79	400	22000	2700	1800	1125	34
6	FXBW-750/240	750	240	24	6550±50	6000	174/88	79	400	22000	2700	1800	1125	36
7	FXBW-750/300	750	300	24	6550±50	6000	190/110	89	400	22000	2700	1800	1125	50
8	FXBW-750/400	750	400	28	6550±50	4000	190/110	89	400	22000	2700	1800	1125	52

جامع انسولیٹروں کی کارکردگی کی خصوصیات:

1. سائز میں چھوٹا اور وزن میں ہلکا، چینی مٹی کے برتن کے انسولیٹروں کے اسی وولٹیج کی سطح کے تقریباً 1/5~1/9، نقل و حمل اور انسٹال کرنے میں آسان۔

2. جامع انسولیٹروں میں اعلی مکینیکل طاقت، قابل اعتماد ڈھانچہ، مستحکم کارکردگی، اور بڑا حفاظتی آپریشن مارجن ہوتا ہے، جو لائن اور محفوظ آپریشن کی ضمانت فراہم کرتا ہے۔

3. جامع انسولیٹر برقی خصوصیات کے حامل ہوتے ہیں۔ سلیکون ربڑ کے شیڈوں میں ہائیڈرو فوبیسٹی اور نقل و حرکت، اچھی آلودگی کے خلاف مزاحمت، اور آلودگی کے خلاف مضبوط-کی صلاحیت ہوتی ہے۔ وہ بہت زیادہ آلودہ علاقوں میں محفوظ طریقے سے کام کر سکتے ہیں، اور انہیں دستی صفائی کی ضرورت نہیں ہے، اور انہیں زیرو ویلیو مینٹیننس کی جانچ سے مستثنیٰ کیا جا سکتا ہے۔

4. جامع انسولیٹروں میں تیزاب مزاحمت، الکلی مزاحمت، گرمی کی عمر بڑھنے کے خلاف مزاحمت اور برقی مزاحمت، سگ ماہی کی اچھی کارکردگی کی خصوصیات ہیں، اور یہ یقینی بنا سکتے ہیں کہ اندرونی موصلیت نم نہ ہو۔

5. جامع انسولیٹروں میں ٹوٹنے والی مزاحمت، مضبوط جھٹکا مزاحمت، اور ٹوٹنے والے ٹوٹنے والے حادثات نہیں ہوتے ہیں۔

6. جامع انسولیٹر قابل تبادلہ ہوتے ہیں اور اسے چینی مٹی کے برتن اور دیگر انسولیٹروں کے ساتھ ایک دوسرے کے بدلے استعمال کیا جا سکتا ہے۔
